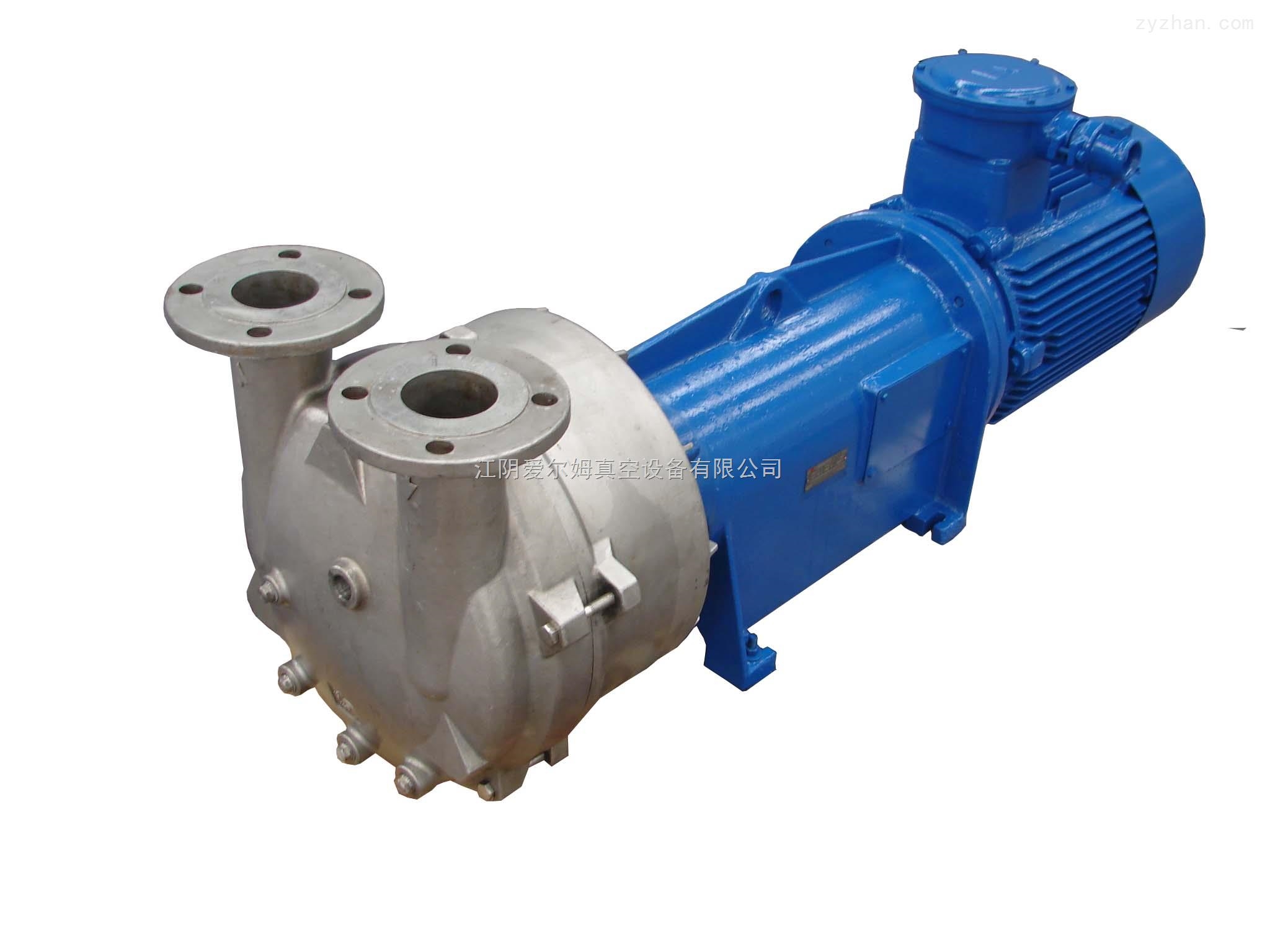

水环真空泵作为处理含湿、含尘或腐蚀性气体的理想粗真空设备，其运行稳定性与使用寿命高度依赖于科学、规范的安装。错误的安装不仅会导致振动加剧、效率下降，还可能引发气蚀、密封失效甚至设备损坏。掌握
水环真空泵正确的安装方法，是保障系统高效、安全、长寿命运行的关键步骤。
一、基础准备：稳固平整，承重可靠
选址要求：
安装在通风良好、干燥、无积水的室内，环境温度0–40℃；
远离热源、强振动设备及腐蚀性气体源；
基础施工：
泵体必须安装在混凝土基础或重型钢架平台上，基础重量建议为泵机组总重的3–5倍；
表面水平度误差≤0.5mm/m，使用垫铁精确调平，防止机壳变形。
二、泵体就位与固定：对中精准，螺栓规范
吊装时严禁以电机吊耳承重整个机组，应使用泵体专用吊点；
就位后用水平仪校准纵横向水平（允许偏差≤0.1mm/m）；
地脚螺栓采用双螺母或防松垫圈，按对角线顺序分三次拧紧至规定扭矩，避免应力集中。
三、管路连接：低阻畅通，杜绝应力
吸气管路：
尽量短而直，避免急弯或缩径；
管径不小于泵吸入口尺寸，倾斜向上（坡度≥1:100）防止积液回流；
靠近泵口加装真空止回阀，防止停机时工作液倒灌；
排气与工作液管路：
排气管引至室外或废气处理系统，避免室内负压；
工作液进水管设过滤器（40–60目）和调节阀，确保洁净、流量可控（通常3–10L/min/kW）；
关键原则：所有管路不得将应力传递至泵体，必要时加装柔性接头。
四、电机与联轴器对中：微米级精度
采用激光对中仪或百分表校正电机与泵轴同轴度，径向/轴向偏差≤0.05mm；
联轴器间隙保留2–3mm热膨胀余量；
皮带传动时，确保两轮端面平行，张紧力适中（指压下10–15mm为宜）。
五、电气与辅助系统
电机接线符合铭牌电压/频率，接地电阻<4Ω；
闭式循环系统需同步安装气液分离器、换热器及液位控制装置；
启动前手动盘车，确认无卡滞。
